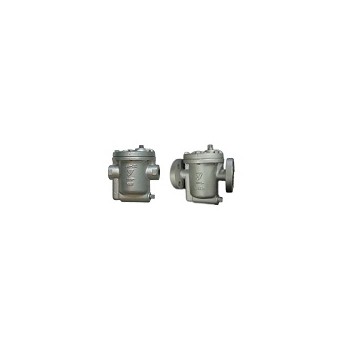

点击图片查看原图耀希达凯yoshitake倒吊桶式疏水阀
*采用独特的内部构造（自由浮动杠杆，半球状主阀等）实现完美的持久性。
*上部堵塞采用不锈钢材质，具有杰出的耐磨损性。
*所有的内部组件为不锈钢材质，并且采用独特的内部构造，值得信赖。
*间歇式操作去除热交换器里的空气隔热层，增加热效率，达到高效节能。
倒吊桶式疏水阀产品特点：
|
型号
|
口径
|
特点
|
|
TB-20/20F
|
DN15-25
|
倒吊桶式/1.6MPa/螺丝型/法兰盘型
|
|
TB-5
|
DN15-50
|
倒吊桶式/1.0MPa/法兰盘型
|
TB-20/20F倒吊桶式疏水阀产品规格：
|
特点
|
倒吊桶式/1.6MPa/螺丝型/法兰盘型
|
|
|
类别
|
蒸汽疏水阀
|
|
|
类型
|
倒吊桶式
|
|
|
仕
様
|
适用流体
|
蒸汽冷凝水
|
|
工作压力
|
（A）0.01-0.3MPa（B）0.2-0.6MPa（C）0.3-1.0MPa（D）0.6-1.6MPa
|
|
|
高使用温度
|
220℃
|
|
|
连接方式
|
JIS Rc螺丝型,JIS 10K FF法兰型,JIS 20K FF法兰型,EN PN25法兰型,GB/T PN25法兰型
|
|
|
材
料
|
阀体
|
球墨铸铁
|
|
阀盘
|
不锈钢
|
|
|
阀座
|
不锈钢
|
|
|
*也可提供ASME法兰。
|
||
TB-20/20F倒吊桶式疏水阀产品规格：
|
尺寸（mm）和 重量（kg）-螺丝（JIS Rc）
|
|||
|
公称直径
|
L
|
H
|
重量
|
|
15A
|
136
|
183
|
4.3
|
|
20A
|
136
|
183
|
4.3
|
|
25A
|
136
|
183
|
4.3
|
|
尺寸（mm）和 重量（kg）-（法兰JIS20K FF）
|
|||
|
公称直径
|
L
|
H
|
重量
|
|
15A
|
175
|
183
|
5.4
|
|
20A
|
175
|
183
|
6.0
|
|
25A
|
175
|
183
|
6.3
|
|
TB-5 尺寸（mm）重量（kg）-法兰（JIS10K FF）
|
|||
|
公称直径
|
L
|
H
|
重量
|
|
15A
|
175
|
177
|
4.5
|
|
20A
|
195
|
177
|
4.9
|
|
25A
|
215
|
177
|
6.2
|
|
32A
|
280
|
336
|
18.3
|
|
40A
|
280
|
336
|
18.7
|
|
50A
|
290
|
336
|
19.6
|
